통합 조절 시스템

중앙에서 난방을 통합조절하여 최소의 관리인원으로 난방비, 인건비 절약을 할 수 있습니다.
그룹별 24시간 예약 기능으로 원하는 시간에 난방을 조절
손님이 객실에서 임의대로 난방 조작을 할 수 없게 온도조절기 잠금 기능
직관적인 제어화면으로 손쉬운 사용
기존 펜션단지도 별도의 리모델링 공사없이 무선 각방온도조절 시스템으로 바로 시공
다양한 종류의 보일러가 설치되어 있어도 보일러 연동/제어

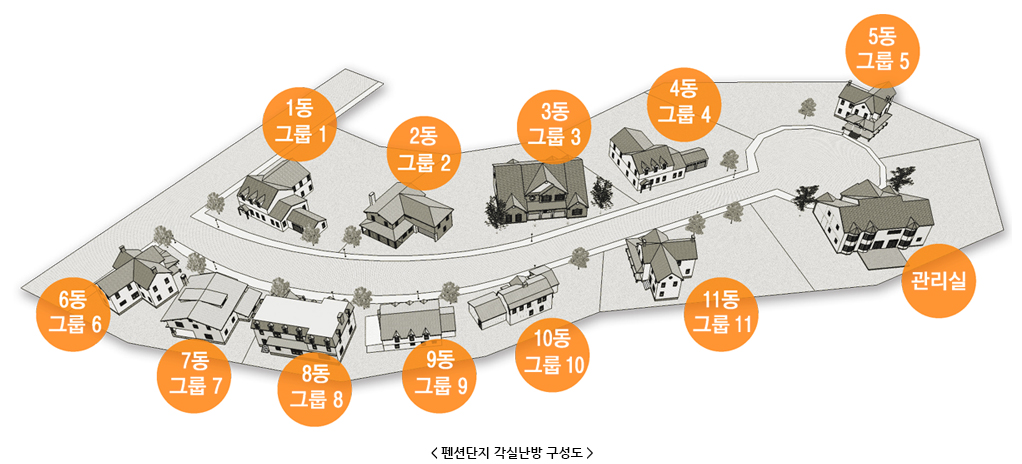

펜션단지 각실난방 구성도

1 ~ 6 그룹은 유선 각방온도조절 시스템으로, 7 ~ 12 그룹은 무선 각방온도조절시스템으로 적용, 각방온도조절 시스템(각 그룹)과 그룹제어기의 통신은 무선 또는 유선으로 연결됩니다.

시스템 구성

통합조절 시스템 구성

각방 온도조절 시스템은 유선 또는 무선으로, 각방 온도조절 시스템과 그룹 제어기는 무선으로 연결되는 시스템입니다.
각 그룹에서 무선으로 중계기와 통신을 하며, 중계기를 통해 그룹제어기와 각방 온도조절 시스템을 연결합니다. (중계기 1개당 6그룹 연결) 중계기의 무선통신 거리는 약 80M 입니다.

KRC-800 그룹제어기

제품사양
7인치 컬러터치 액정
온도조절기 연결 : 최대 96실 (48 × 2라인)
그룹연결 : 최대 12개 (1그룹에 객실 8개 연결)
그룹별 24시간 예약 기능
객실 조절기 잠금 기능
중계기 연결 : RS-485통신으로 2개 (1중계기에 6그룹 연결)
통신방식 : RS-485, 2라인(통신거리 약 1.2km)
전원 : DC24V
외형크기 : 193mm × 130mm × 20mm

RB-500RF 중계기

제품사양
무선통신 : 447MHz (약 80M)
유선통신 : RS-485 (약 1.2km), 6개 그룹 연결 가능
안테나 : 5M, 10M, 20M 연장 가능
전원 : DC24V
외형크기 : 72mm × 120mm × 12mm

* 각 그룹에서 보내는 무선신호를
KRC-800 그룹제어기와 RS-485통신으로 중계합니다.
